| 상품 이름: | 웨이퍼 나비형 밸브 | 재료: | HT200/QT450 |
|---|---|---|---|
| 색: | 청색 | 사이즈: | 2 -12 |
| 동작 압력: | 1.0-1.6Mpa (10-25bar) | 매체: | 물 |
| 연결: | 웨이퍼 | 표준: | DIN, API, BS |
| 열림 모드: | 핸들 | 온도: | ≤80C |
| 하이 라이트: | 2 인치 웨이퍼 나비형 밸브,DIN 웨이퍼 나비형 밸브,API 2 인치 나비형 밸브 |
||

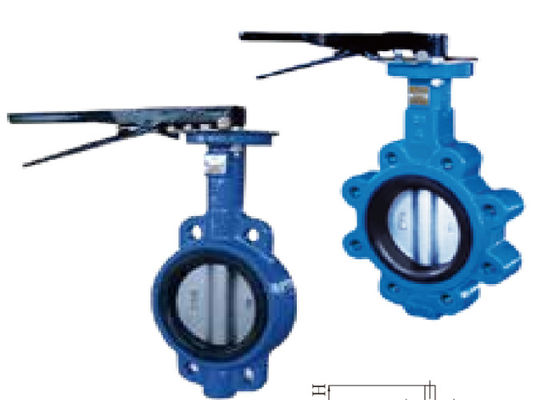

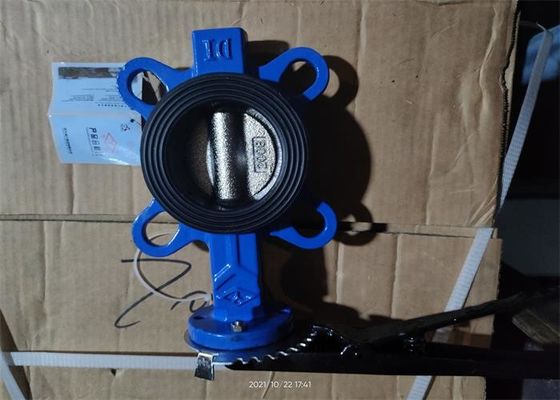

API/ DIN Standard/는 철 Material/ PN1.0/ PN1.6Mpa 무핀 웨이퍼 나비형 밸브를 던졌습니다
핸들 나비형 밸브 이 담긴 나비형 플레이트는 파이프라인의 지름 방향에 설치됩니다. 버터플라이 밸브 바디의 원통형 채널에서, 디스크 형상 나비형 플레이트는 0의 회전각과 주축의 주위를 회전합니다 '- 90 '. 그것이 90에 회전할 때 ', 밸브가 완전히 열립니다. 이 밸브는 일반적으로 수평적으로 설치됩니다
| 사이즈 | DN | A | 비 | Ｌ | фD1 | фD3 | Ｈ |
| 1.5" | 40 | 69 | 136 | 32 | 65 | 35.25 | 32 |
| 2" | 50 | 80 | 161 | 42.0 | 65.0 | 35.25 | 32 |
| 2-1/2 " | 65 | 89 | 175 | 44.7 | 65.0 | 35.25 | 32.0 |
| 3" | 80 | 95 | 181 | 45.2 | 65.0 | 35.25 | 32.0 |
| 4" | 100 | 114 | 200 | 52.1 | 90.0 | 55.25 | 32.0 |
| 5 " | 125 | 127 | 213 | 54 | 90.0 | 55.25 | 32.0 |
| 6" | 150 | 139 | 226 | 55.8 | 90.0 | 55.25 | 32.0 |
| 8" | 200 | 175 | 260 | 60.6 | 125.0 | 70.25 | 40.0 |
| 10" | 250 | 203 | 292 | 65.6 | 125.0 | 70.25 | 40.0 |
| 12" | 300 | 242 | 337 | 77 | 125.0 | 70.25 | 40 |
| 노르미날 압력 | 1.0/1.6 Mpa |
| 슈트브크 온도 | ≤ 80' Ｃ |
| 기밀 시험 | 1.7/1.8MPa |
| 쉘 시험 | 1.5/2.4mpa |
| 적당한 매체 : | 물 |
그것은 황산 산업에서 가스관을 위해 사용됩니다 : 노, 주입구 앞의 송풍기의 주입구와 수단과 전기인 중계기 팬의 수단은 시리즈와 연결 밸브, S02 메인 블로워, 컨버터 규정의 주입구와 수단, 예열기의 주입구와 수단, 기타 등등을 데미스트.
그것은 유황 기반을 둔 황산계 중에 유황 연소, 변환과 마른 흡수 섹션에 사용됩니다. 그것은 유황 기반을 둔 황산 플랜트를 위한 밸브의 발탁된 브랜드입니다. 그것은 좋은 실링 성능, 조명 작동, 이차적 부식, 고온저항, 편리하, 신축성 작동, 안전하고 믿을 만한 사용과 나비형 밸브로서 사용자들의 대다수에 의해 고찰되며, 그것이 넓게 대중화되고 사용되었습니다.
그것은 또한 넓게 증기, 공기, 가스, 암모니아, ＣＯ₂가스, 석유 제품, 물, 소금물, 알칼리성 술, 바닷물, 질산, 염산, 황산, 인산과 화학에서 다른 미디어, 석유, 용융제련, 제약적이, 식품인 아황산 가스의 송유관과 조절과 송출 장치로서의 다른 산업에서 사용됩니다.
