제품 상세 정보:
결제 및 배송 조건:
|

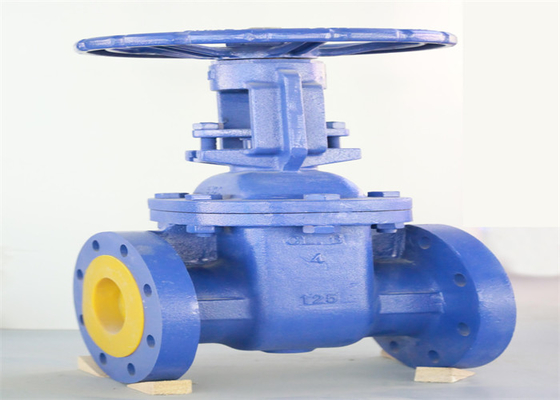

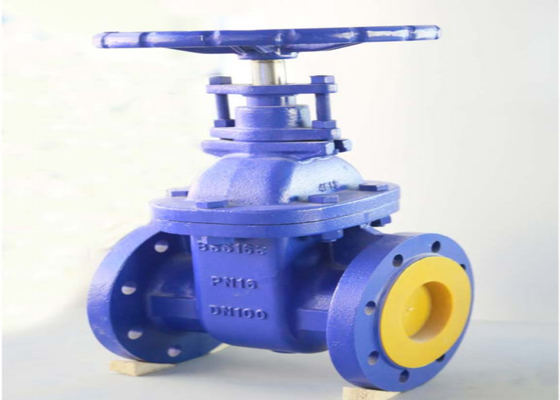

| 상품 이름: | 플랜지된 문짝 밸브 | 색: | 고객의 요구 |
|---|---|---|---|
| 표준: | BS | 재료: | 연성 주철 |
| 포트의 크기: | DN40~600 | 연결: | 플렌지 말단 |
| 매체: | 증기, 급수됩니다 | 압력: | 저압 |
| 차륜 소재: | 연성 주철 | 자리: | 브론즈 |
| 하이 라이트: | OS&Y는 철문 밸브를 던졌습니다,녹슬지 않는 무쇠 문짝 밸브,BS 5163 |
||
문짝 밸브의 개시와 닫힘 부분은 문입니다. 게이트의 운동 방향은 유체 방향과 직각입니다. 문짝 밸브는 단지 완전히 열리고 완전히 닫히고, 조정되고 질식합니다. 램은 2 밀봉면을 가지고 있습니다. 가장 일반적으로 사용된 방식 RAM 밸브의 2 밀봉면은 앵글 밸브가 쐐기형이고 쐐기형이게 형성합니다
| DN(MM) | DN(nch) | Ｌ | Ｄ | D1 | D2 | 비 | Ｆ | 즈-디 | D0 | Hmin | Hmax |
| 50 | 2" | 178 | 165 | 125 | 102 | 20 | 3 | 4-18 | 180 | 279.6 | 334 |
| 65 | 2" | 190 | 185 | 145 | 122 | 20 | 3 | 4-18 | 180 | 308.2 | 379.6 |
| 80 | 3" | 203 | 200 | 160 | 138 | 22 | 3 | 8-18 | 200 | 366.6 | 452 |
| 100 | 4" | 229 | 220 | 180 | 158 | 24 | 3 | 8-18 | 250 | 417.5 | 527.5 |
| 125 | 5" | 254 | 250 | 210 | 188 | 26 | 3 | 8-18 | 250 | 485.5 | 620 |
| 150 | 6n | 267 | 285 | 240 | 212 | 26 | 3 | 8-22 | 300 | 560.5 | 720 |
| 200 | 8n | 292 | 340 | 295 | 268 | 30 | 3 | 8-22 | 360 | 715.6 | 930 |
| 250 | 10" | 330 | 405 | 355 | 320 | 32 | 3 | 12-26 | 360 | 849 | 1113.6 |
| 300 | 12" | 356 | 460 | 410 | 378 | 32 | 4 | 12-26 | 450 | 1003 | 1317 |
1. 부품이 집회 전에 자격을 얻고 서비스 성능에 영향을 미치는 부품이 모여질 수 없을지 확인하세요 ;
2. 밸브 본체의 내부 구멍은 청소되어야하고 잠금봉의 스레드가 그리스로 코팅되어야 합니다
3개의 플랜지 접속 볼트는 대칭적으로 그리고 점진적으로 강화될 것이고 패킹 글랜드 핵심의 팽팽히 조이는 팔꿈치가 적절합니다 ;
4. 밸브의 내부 구멍, 매체와 접촉면과 전체적 밸브 표면은 고객의 요구조건에 따라 페인트 칠해지
5. 제품은 전파방해 없이 집회 뒤에 유연하게 열리고 마무리됩니다 ;
6 전체 기계을 판단하는 내압 시험은 bs5146을 위한 요구조건을 충족시킬 것입니다
7. 설계 표준은 BS5163에 따를 것이고 플랜지 연결이 bs4504에 따를 것입니다
8. 구조 길이는 so5752 기초적 시리즈 3 |에따르면 구현될 것입니다
