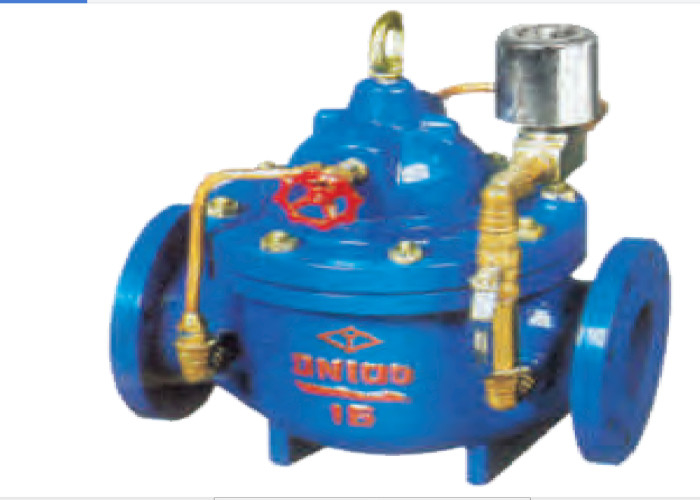

플랜지 600X 수력 전기식 조절 밸브 1.6 Mpa 수질 감독 밸브

도입

600X 수력 전기식 조절 밸브는 상수도, 에어콘과 화재 파이프라인 시스템을 위해 사용됩니다. 매체 : 물, 온도 ≤ 80 Ｃ. 솔레노이드 밸브는 파일럿 밸브로서 사용됩니다. 솔레노이드 밸브가 계속 또는 떨어져서 강화될 때, 밸브의 스위치는 파이프라인에서 물에서의 압력에 의해 제어됩니다

작업 원칙

밸브의 입구끝에 있는 매체의 일부는 관로를 따라 달립니다. 니들 밸브. 진동판의 상원에 들어가세요. 솔레노이드 코일이 에너지가 공급될 때, 솔레노이드는 열립니다. 주요 밸브 다이어프램의 상원에서 매체는 솔레노이드 밸브와 볼 밸브를 따라 수단으로 흐르고 진동판의 상원에서 압력이 감소합니다. 압력차의 작용에서, 중간 압력 추진은 주요 밸브코어를 열고 메인 밸브가 열립니다. 상수도를 시작하세요

솔레노이드 밸브 코일이 떨어져서 강화될 때, 솔레노이드 밸브는 닫힌 채로 남아 있습니다. 이 시각에, 주요 밸브 다이어프램의 상원의 유출 채널은 닫힌 채로 남아 있습니다. 멤브레인 영역이 메인 밸브 코어 구역보다 큰 것처럼, 메인 밸브는 그 둘 사이의 압력차의 작용에서 마무리됩니다

풀 레벨을 위해 제어되세요 : 액위가 세트 낮은 수준으로 떨어질 때, 유동적 레벨 스위치는 신호를 보냅니다, 솔레노이드 밸브 코일이 에너지가 공급됩니다, 솔레노이드 밸브가 열리고 그리고 나서 메인 밸브가 상수도를 시작하기 위해 열립니다. 수영장에서 액위가 유동적 레벨 스위치의 작용에서, 세트 높이 가치에 도달할 때, 제어신호는 보내지고 솔레노이드 밸브가 마무리되어서, 메인 밸브가 마무리되고 상수도가 중지됩니다. 그와 같은 왕복 유통은 특정 범위 이내에 기업 연합에서 액위의 안정을 유지합니다
