제품 상세 정보:
결제 및 배송 조건:
|
| 상품 이름: | 웨이퍼 나비형 밸브 | 연결되세요: | 웨이퍼 |
|---|---|---|---|
| 디스크: | 무쇠 | 색: | 청색, 고객의 질문 |
| 매체: | 맑은 물, 급수됩니다 | 사이즈: | DN40~DN200 |
| 매체의 온도: | 일반 Temperature,10-80C | 힘: | 핸들 |
| 하이 라이트: | dn200 웨이퍼 유형 밸브,무쇠 웨이퍼 유형 밸브,dn200 웨이퍼 방식 나비형 밸브 |
||
밸브는 넓게 자치 도시 파이프 네트워크, 급배수 설비, 건설과 정수 처리 시스템의 다른 산업에서 사용될 수 있고 또한 빨리 매체를 연결시키거나 자를 수 있을 뿐만 아니라, 빨리 매체 플로우를 조정할 수 있습니다. 이 밸브는 차단, 연결과 유량에 대한 규제로서, 비부식성 매체의 파이프라인 또는 장비에서 사용될 수 있습니다
| 타입 | DN | Ф | A | 비 | Z-Φd | Ｌ |
| D71X-10/16 | 40 | 125 | 74 | 116 | 4-Φ19 | 43 |
| 50 | 125 | 74 | 116 | 4-Φ19 | 43 | |
| 65 | 145 | 82 | 124 | 4-Φ19 | 46 | |
| 80 | 160 | 89 | 132 | 4-Φ19 | 46 | |
| 100 | 180 | 106 | 186 | 4-Φ19 | 52 | |
| 125 | 210 | 119 | 195 | 4-Φ19 | 56 | |
| 150 | 240 | 136 | 212 | 4-Φ23 | 56 | |
| 200 | 295 | 170 | 225 | 4-Φ28 | 60 |

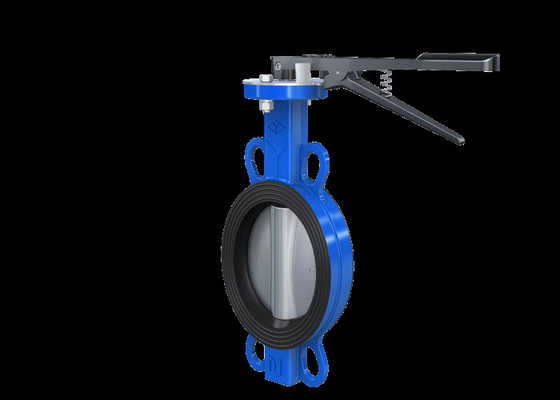

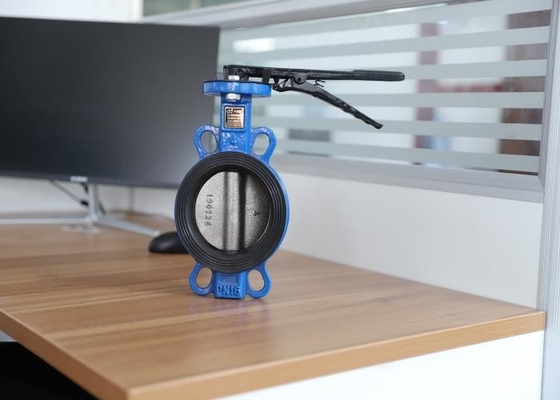

1. 밸브는 클립 연결입니다, 밸브가 밸브 본체, 디스크 판, 밸브 샤프트, 핸들과 다른 부분으로 구성됩니다.
2. 밸브는 핸들 90을 돌립니다', 밸브 샤프트가 또한 돕니다, 밸브 샤프트가 열리거나 마감된 것으로 바꾸기 위한 나비형 플레이트, 다이얼과 유동을 조정하기 위한 핸들을 운전합니다
| 파트 명칭 | 재료 |
| 신체 | 연성 주철 |
| 자리 | 유연한 Iron+EPDM |
| 디스크 | 연성 주철 |
| 줄기 | 탄소강, 스테인레스 강 |
