제품 상세 정보:
결제 및 배송 조건:
|

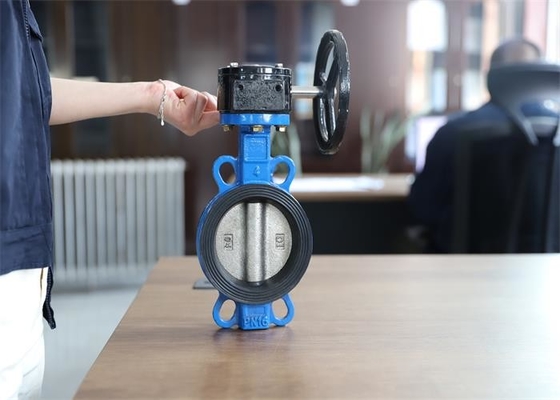

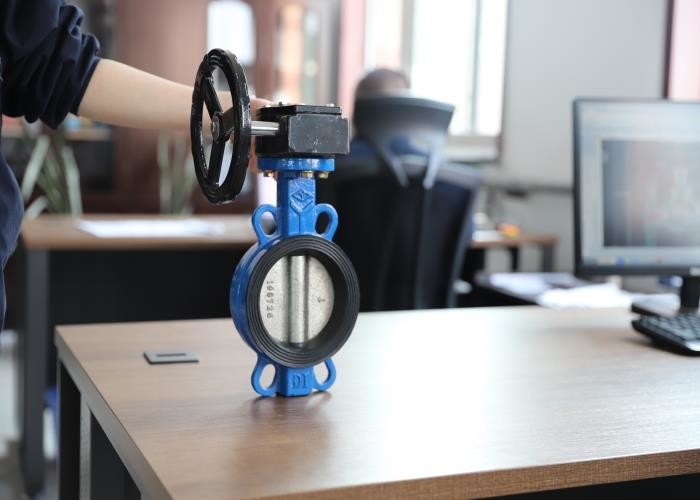

| 상품 이름: | 웨이퍼 나비형 밸브 | 색: | 맞춤화되는 청색 |
|---|---|---|---|
| 사이즈: | DN50~250 | 연결: | 웨이퍼 |
| 매체: | 물 | 동작 압력: | 1.0-1.6Mpa (10-25bar) |
| 본체 소재: | 주철 | 힘: | 핸들 |
| 하이 라이트: | dn100 웨이퍼 나비형 밸브,엠드피 자리 웨이퍼 나비형 밸브,dn100 웨이퍼형 나비형 밸브 |
||
이 밸브는 특히 화재 가스관에서의 상수도와 모든 종류의 가스관에 화재와 타 시스템을 세운 방류에서 넓게 사용됩니다. 이 밸브는 차단, 연결과 유량에 대한 규제로서, 비부식성 매체의 파이프라인 또는 장비에서 사용될 수 있습니다.
| 압력 | 1.0/1.6MPA |
| 사이즈 | DN50~DN250 |
| 온도 | ≤80C |
| 매체 | 맑은 물 |
| 설계 표준 | GB/T12238 |
| 대면 표준 | GB/T12221 |
| 단 접속 표준 | JB/T 17241.6 |
| 점검과 테스트 | GB/T 13927 |
| 타입 | DN | Ф | A | 비 | Z-Φd | Ｌ |
| D371X-10/16Q | 40 | 125 | 74 | 116 | 4-Φ19 | 43 |
| 50 | 125 | 74 | 116 | 4-Φ19 | 43 | |
| 65 | 145 | 82 | 124 | 4-Φ19 | 46 | |
| 80 | 160 | 89 | 132 | 4-Φ19 | 46 | |
| 100 | 180 | 106 | 186 | 4-Φ19 | 52 | |
| 125 | 210 | 119 | 195 | 4-Φ19 | 56 | |
| 150 | 240 | 136 | 212 | 4-Φ23 | 56 | |
| 200 | 295 | 170 | 225 | 4-Φ28 | 60 |
1. 구조 크기는 GB/T12221, 작은 사이즈, 작동하도록 쉬운 경량에 따릅니다.
2. 구조는 반축 구조, 90 급 작동과 빠른 개시를 채택합니다 ; 플레이트는 고강도, 큰 흐름 지역, 작은 유동 저항과 에너지 절약을 가집니다.
3. 매체는 어떠한 방향에서 플랜지 디스크 밸브에서 양쪽에서 흘러나올 수 있으며, 그것이 연결되거나 중지하는 목적을 달성할 수 있습니다.
4. 동작 토오크는 작고, 노동절감과 경량입니다.
5. 실험을 개폐하는 숫자는 장수와 함께, 1만 번 이상 있습니다.
5. 완전한 씰링은 달성되고, 가스 누출은 제로입니다.
1. 밸브는 클립 연결입니다, 밸브가 밸브 본체, 디스크 판, 밸브 샤프트, 핸들과 다른 부분으로 구성됩니다.
2. 밸브는 핸들 90을 돌립니다', 밸브 샤프트가 또한 돕니다, 밸브 샤프트가 열리거나 마감된 것으로 바꾸기 위한 나비형 플레이트, 다이얼과 유동을 조정하기 위한 핸들을 운전합니다.
