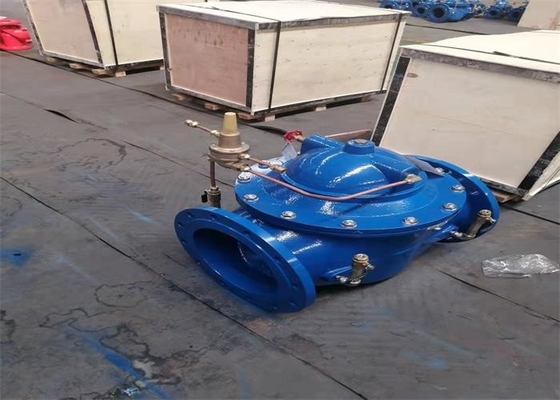

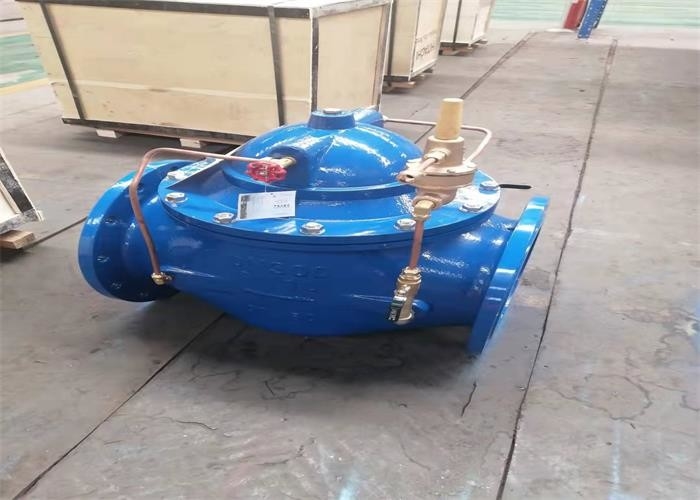

연성 주철 차등 압력 우회 밸브 플렌지 말단 물 감독 밸브

제품 소개

800X 차이 우회 균형 밸브는 공기 조화 시스템에서 공급 / 반송수 사이의 압력차를 균형화시키는데 사용된 밸브입니다. 밸브는 시스템의 이용을 향상시킬 수 있고, 차등 압력의 정확한 일정 값을 유지하고, 장비에 대한 지나친 차등 압력 피해와 더불어, 시스템의 소음을 최소화할 수 있습니다, 800X 차별적 압력 평형이 뛰어나고 다르 평형 밸브 장소가 그것이 어떤 작동기도 가지고 있지 않고 에너지와 설치 공간을 절약하면서, 평형 시스템의 기능을 달성하기 위해 완전히 매체의 자체 압력 차이에 의존한다는 것이라는 것 이고 지적 밸브입니다

연결 크기

주요 기술적 성과

작업 원칙의

800X 차등 압력 우회 평형 밸브는 주요하고 차별적 압력 제어기 파일럿 밸브, 니들 밸브로 구성됩니다, 볼 밸브와 압력이 유압 제어 배관계를 형성하기 위해 측정합니다. 메인 밸브 안에 있는 2개의 물 챔버, 수 통로를 위한 진동판 물 챔버, 압력제어 챔버를 위한 진동판 물 챔버가 있습니다. 그것의 작업 원칙은 다음과 같습니다 : 압력이 주요 밸브 변화의 주입구와 매장 사이에 구별할 때, 압력은 파일럿 밸브의 개시를 바꾸면서, 한과 그 파이프 비가 바꾸는 파이프 사이에 구별합니다. 압력차가 클 때, 파일럿 밸브 개시는 크고, Ｃ 파이프를 통한 관제실에서 하천 유량이 증가하고, 메인 밸브의 관제실에서 압력이 감소하고, 주요 밸브 개방이 증가하며,와 메인 밸브의 주입구와 매장 사이의 압력차가 작게 됩니다. 반대로, 주요 밸브 입구와 매장 사이의 압력차가 더 작게 되면, 조종사 밸브 개방은 메인 밸브 관제실 상승의 더 작은, 압력이 되고 주요 밸브 개방이 더 작게 되고 메인 밸브의 압력차가 증가합니다. 이 부궤환 효과는 설정값에 주요 밸브 입구와 수단 사이의 압력차를 안정시킵니다. 메인 밸브의 주입구와 매장 사이의 압력차는 바늘 밸브 개방과 파일럿 밸브 스프링 압력에서 설정함으로써 설정될 수 있습니다
