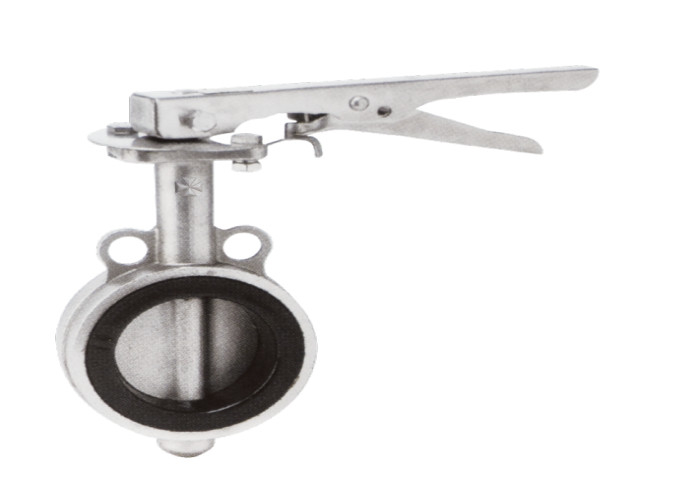

| 상품명: | 웨이퍼 버터플라이 밸브 | 기준: | JIS |
|---|---|---|---|
| 디스크 재질: | 스테인레스 스틸 | 힘: | 수동 |
| 연결: | 웨이퍼 / 플랜지, 웨이퍼 | 색깔: | 주문 제작되고 회색입니다 |
| 구조: | 나비, 웨이퍼 | 본체 재질: | 연성이 있는 철/무쇠 GGG50의 무쇠 |
| 하이 라이트: | 350mm 웨이퍼 버터플라이 밸브,주철 ggg50 웨이퍼 버터플라이 밸브,400mm 웨이퍼 유형 버터플라이 밸브 |
||
이 밸브는 시립 관망, 물 난방 시스템, 건설 및 깨끗한 물 시스템의 기타 산업에서 널리 사용될 수 있으며 매체를 빠르게 연결하거나 차단할 수 있으며 매체 흐름을 신속하게 조정할 수 있습니다.
이 밸브는 폐쇄, 연결 및 흐름 조절을 위해 비부식성 매체 파이프라인 또는 장비에 사용할 수 있습니다.
| 크기 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| 엘 | 42 | 43 | 46 | 46 | 52 | 56 | 56 |
| 시간 | 196 | 162 | 171 | 180 | 199 | 212 | 228 |
| 신체 | 회색 철 |
| 좌석 | EPDM |
| 디스크 | 스테인레스 스틸 |
| 적용유체 | 물 |
| 일의 압박감 | 10kgf/cm² 이하 |
| 적용 가능한 온도 | 80℃ 이하 |
| 연결 방법 | 10K 플랜지 |
1. 구조는 반축 구조를 채택하고 90도 작동이 빠르게 열립니다.플레이트는 강도가 높고 유동 면적이 크며 유동 저항이 작고 에너지 절약 효과가 있습니다.
2. 매체는 플랜지 디스크 밸브의 양쪽에서 모든 방향으로 흐를 수 있으며 연결 또는 차단 목적을 달성할 수 있습니다.
3. 테이퍼 핀 구조 설계 없음: 밸브 샤프트와 밸브 플레이트 사이의 전송 연결은 육각형 연결 형태를 채택하여 원래 중간 라인 밸브 콘 핀의 누출 및 숨겨진 위험을 효과적으로 해결하고 밸브 밀봉을 크게 향상시킵니다. 성능 및 작동 안전, 원래 중간 라인 나비 밸브 콘 핀이 떨어지는 문제를 완전히 해결합니다.
4. 우수한 밀봉 성능: 밸브는 핀 설계를 채택하지 않기 때문에 원래 중간 라인 버터플라이 밸브의 콘 핀 누출 문제를 완전히 해결합니다.밸브 시트는 일체형 가황 공정을 채택합니다.한편으로는 원래 미들 라인 밸브의 압력 테스트에 존재하는 밸브 시트와 바디 사이의 누출 문제가 해결되었습니다.한편, 가황 시트의 측면 실링면은 더 넓고 3개의 O-링 유형 실링 흘수선이 추가되어 파이프 플랜지와의 실링이 보다 안정적입니다.플랜지 개스킷이 저장됩니다.
1. 밸브는 개폐를 위해 파이프 라인에 설치되며 조정 및 조절에도 사용할 수 있습니다.
2. 밸브는 모든 방향으로 설치할 수 있습니다.
3. 설치 전에 파이프와 밸브 캐비티를 청소해야 합니다.
4. 밸브는 설치 후 큰 외력을 받지 않아야 합니다.
5. 밸브는 장기간 폐쇄된 배관에 설치되며 정기적으로 개폐해야 합니다.
6. 지역 최저 기온이 4℃ 미만일 경우 절연 보호 조치를 취해야 합니다.엔드 밸브는 파이프 또는 재킷 가열과 함께 사용되어야 하므로 파이프 벽 온도가 0℃ 이하로 내려가는 것을 방지하십시오.
7. 진동 또는 매체 온도의 급격한 변화가 있는 파이프라인에 설치 및 사용하는 것은 엄격히 금지됩니다.
8. 작동 조건은 성능 사양의 요구 사항과 일치해야 합니다.
