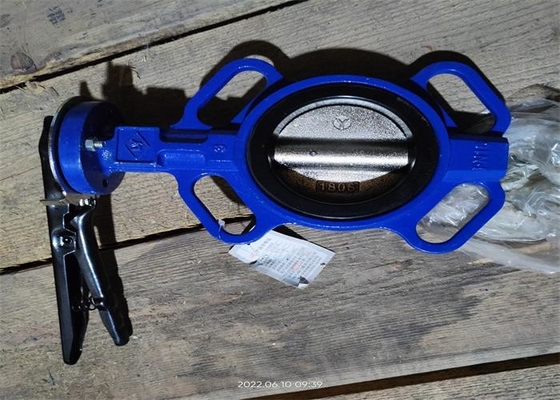

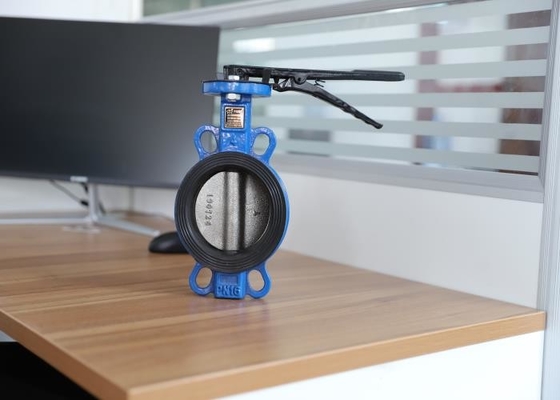

API 표준 주철 재질 물 중간 웨이퍼 버터플라이 밸브

소개

핸들 버터플라이 밸브는 구조가 간단하고 크기가 작고 무게가 가벼우며 몇 개의 부품으로만 구성됩니다.그리고 90°만 회전하면 신속하게 개폐할 수 있고 조작이 간단하며 밸브의 유체 제어 특성이 우수합니다.버터플라이 밸브가 완전히 열린 위치에 있을 때 매체가 밸브 본체를 통해 흐를 때 버터플라이 플레이트의 두께가 유일한 저항이므로 밸브에서 발생하는 압력 강하가 작아 더 나은 흐름 제어 특성을 갖습니다.

콘네스트 크기

주요 부품명 및 재질

밸브의 특성

1. 구조는 반축 구조를 채택하고 90도 작동이 빠르게 열립니다.플레이트는 강도가 높고 유동 면적이 크며 유동 저항이 작고 에너지 절약 효과가 있습니다.
2. 매체는 플랜지 디스크 밸브의 양쪽에서 모든 방향으로 흐를 수 있으며 연결 또는 차단 목적을 달성할 수 있습니다.
3. 테이퍼 핀 구조 설계 없음: 밸브 샤프트와 밸브 플레이트 사이의 전송 연결은 육각형 연결 형태를 채택하여 원래 중간 라인 밸브 콘 핀의 누출 및 숨겨진 위험을 효과적으로 해결하고 밸브 밀봉을 크게 향상시킵니다. 성능 및 작동 안전, 원래 중간 라인 나비 밸브 콘 핀이 떨어지는 문제를 완전히 해결합니다.
4. 우수한 밀봉 성능: 밸브는 핀 설계를 채택하지 않기 때문에 원래 중간 라인 버터플라이 밸브의 콘 핀 누출 문제를 완전히 해결합니다.밸브 시트는 일체형 가황 공정을 채택합니다.한편으로는 원래 미들 라인 밸브의 압력 테스트에 존재하는 밸브 시트와 바디 사이의 누출 문제가 해결되었습니다.한편, 가황 시트의 측면 실링면은 더 넓고 3개의 O-링 유형 실링 흘수선이 추가되어 파이프 플랜지와의 실링이 보다 안정적입니다.플랜지 개스킷이 저장됩니다.


지침

1. 밸브는 개폐를 위해 파이프 라인에 설치되며 조정 및 조절에도 사용할 수 있습니다.
2. 밸브는 모든 방향으로 설치할 수 있습니다.
3. 설치 전에 파이프와 밸브 캐비티를 청소해야 합니다.
4. 밸브는 설치 후 큰 외력을 받지 않아야 합니다.
5. 밸브는 장기간 폐쇄된 배관에 설치되며 정기적으로 개폐해야 합니다.
6. 지역 최저 기온이 4℃ 미만일 경우 절연 보호 조치를 취해야 합니다.엔드 밸브는 파이프 또는 재킷 가열과 함께 사용되어야 하므로 파이프 벽 온도가 0℃ 이하로 내려가는 것을 방지하십시오.
7. 진동 또는 매체 온도의 급격한 변화가 있는 파이프라인에 설치 및 사용하는 것은 엄격히 금지됩니다.
8. 작동 조건은 성능 사양의 요구 사항과 일치해야 합니다.
