제품 상세 정보:
결제 및 배송 조건:
|
| 상품명: | 웨이퍼 버터플라이 밸브 | 연결: | 플랜지/웨이퍼, 웨이퍼 |
|---|---|---|---|
| 디스크: | 탄소강 | 본체 재질: | 탄소강, 강철 |
| 시트 소재: | SS, 강철 | 색깔: | 맞춤형 |
| 기준: | GB/T, 중국 표준 | 압력: | 중간 압력, 저압 |
| 하이 라이트: | 크기 100mm 웨이퍼 버터플라이 밸브,3개의 편심 웨이퍼 버터플라이 밸브,3개의 편심 웨이퍼 유형 버터플라이 밸브 |
||
핸들 버터플라이 밸브는 구조가 간단하고 크기가 작고 무게가 가벼우며 몇 개의 부품으로만 구성됩니다.그리고 90°만 회전하면 신속하게 개폐할 수 있고 조작이 간단하며 밸브의 유체 제어 특성이 우수합니다.버터플라이 밸브가 완전히 열린 위치에 있을 때 매체가 밸브 본체를 통해 흐를 때 버터플라이 플레이트의 두께가 유일한 저항이므로 밸브에서 발생하는 압력 강하가 작아 더 나은 흐름 제어 특성을 갖습니다.

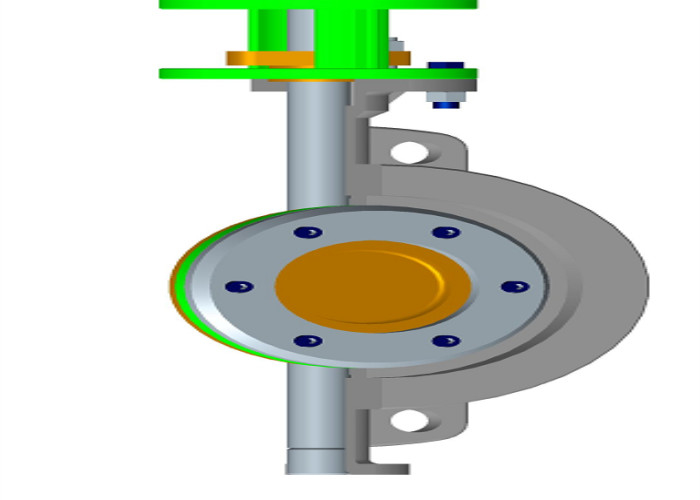

밸브 본체, 디스크, 브래킷, 밸브 스템, 전기 장치, 밀봉 링 등으로 구성됩니다.
| 유형 |
크기 |
엘 | 시간 | 시간1 | ㅏ1 | 비1 | 16KG | 25KG | ||
| 디1 | Z-Φd | 디1 | Z-Φd | |||||||
|
D373H -16C/25 |
50 | 43 | 112 | 350 | 180 | 200 | 125 | 4-Φ18 | 125 | 4-Φ18 |
| 65 | 46 | 115 | 370 | 180 | 200 | 145 | 4-Φ18 | 145 | 8-Φ18 | |
| 80 | 49 | 120 | 380 | 180 | 200 | 160 | 8-Φ18 | 160 | 8-Φ18 | |
| 100 | 56 | 138 | 420 | 180 | 200 | 180 | 8-Φ18 | 190 | 8-Φ22 | |
| 125 | 64 | 164 | 460 | 180 | 200 | 210 | 8-Φ18 | 220 | 8-Φ26 | |
| 150 | 70 | 175 | 555 | 270 | 280 | 240 | 8-Φ22 | 250 | 8-Φ26 | |
| 200 | 89 | 208 | 605 | 270 | 280 | 295 | 12-Φ22 | 310 | 12-Φ26 | |
| 250 | 114 | 243 | 680 | 270 | 280 | 355 | 12-Φ26 | 370 | 12-Φ30 | |
| 300 | 114 | 283 | 825 | 380 | 420 | 410 | 12-Φ26 | 430 | 16-Φ30 | |
| 350 | 127 | 310 | 900 | 380 | 420 | 470 | 16-Φ26 | 490 | 16-Φ33 | |
| 400 | 140 | 340 | 980 | 450 | 470 | 525 | 16-Φ30 | 550 | 16-Φ36 | |
| 450 | 152 | 380 | 1030 | 480 | 490 | 585 | 20-Φ30 | 600 | 20-Φ36 | |
| 500 | 152 | 410 | 1105 | 480 | 490 | 650 | 20-Φ33 | 660 | 20-Φ36 | |
| 600 | 154 | 470 | 1310년 | 480 | 490 | 770 | 20-Φ36 | 770 | 20-Φ39 | |
| 700 | 165 | 550 | 1435년 | 640 | 660 | 840 | 24-Φ36 | 875 | 24-Φ42 | |
| 800 | 190 | 640 | 1605년 | 640 | 660 | 950 | 24-Φ39 | 990 | 24-Φ48 | |
| 900 | 203 | 710 | 1745년 | 750 | 860 | 1050 | 28-Φ39 | 1090 | 28-Φ48 | |
| 1000 | 216 | 770 | 1885년 | 850 | 900 | 1170 | 28-Φ42 | 1210년 | 28-Φ55 | |
| 1200 | 254 | 890 | 2105년 | 850 | 900 | 1390년 | 32-Φ48 | 1420년 | 32-Φ55 |
|
| 주요 부분 | 부품 재료 |
| 몸, 원판, 멍에 | WCB |
| 줄기 | 2Cr13 |
| 인감 반지 | 430+흑연 석면 |
1. 밸브는 건조한 창고에 보관됩니다.야외에 보관하는 것은 엄격히 금지되어 있습니다.
2. 장기 보관, 정기적인 유지 보수.
3. 밸브는 수평 또는 수직 배관에 설치되나 조작이 용이하도록 개폐하여야 한다.
4. 설치 전에 압력 테스트를 수행해야 하며 설치 요구 사항을 충족할 수 있습니다.
5. 설치 전에 파이프와 밸브 캐비티를 청소해야 합니다.
6. 밸브는 설치 후 큰 외력을 받지 않아야 합니다.
7. 중간 흐름 방향은 설치시 밸브 본체의 화살표 방향과 일치해야 합니다.
8. 작동 조건은 성능 사양의 기술 요구 사항을 충족해야 합니다.
| 가능한 결함 | 결함의 원인 | 제거 방법 |
| 포장누출 |
1. 스터핑의 유통기한 또는 숙성 2. 글랜드 볼트가 조여지지 않음 |
1. 패킹 교체 2. 글랜드 볼트를 균일하게 조입니다. |
| 엔드 캡 누출 |
1. 볼트가 조여지지 않는다 2. O-링이 손상되었습니다. |
1. 볼트를 조입니다. 2. O-링 교체 |
| 씰링 표면 누출 |
1. 밸브 설치 방향이 매체 흐름 방향과 일치하지 않습니다. 2. 종료가 제자리에 있지 않습니다. 3. 실링면에 스케일이 있다. 4. 밀봉면이 손상됨 |
1. 설치 확인 2. 액추에이터의 나사를 재조정하고 제자리에 닫습니다. 3. 축적물 청소 4. 실링 표면 재연마 및 수리 |
